turbo01   A motorerő arányos a hengerekbe jutó levegő és üzemanyag mennyiségével.

Nagyobb motorok esetében a folyamat ugyanaz, a nagyobb motor több levegőt szív be, így nagyobb teljesítményre képes.
Amennyiben azt szeretnénk, hogy egy kisebb motor nagyobb teljesítményt produkáljon, nincs más dolgunk, mint még több levegőt juttatni a hengerekbe. Egy turbófeltöltő (turbo)  felszerelésével drasztikusan változtathatunk a motor teljesítményén.


Hogyan jut több levegő a motorba?

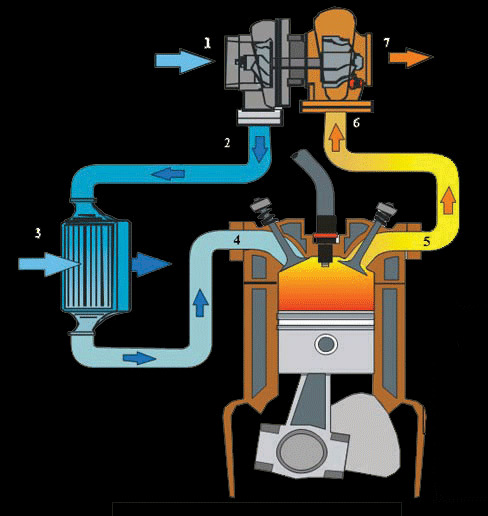

Nézzük meg az alábbi sematikus ábrát (kattintson a képre a nagyításhoz):

  1. Levegő bejárati nyílás
  2. Sűrített levegő kimenet
  3. Levegőhűtő
  4. Szívó szelep
  5. Kipufogó szelep
  6. Turbina bemenet
  7. Turbina kimenet



Jellegzetes turbófeltöltő (turbo) felépítése:

  • Levegőszűrő (nincs az ábrán) melyen keresztülhalad a levegő, mielőtt a kompresszorba jutna (1)
  • Aztán a levegő összenyomódik, minek következtében a levegő sűrűsége megnő (2)
  • Több feltöltővel felszerelt autó rendelkezik ˝levegő hűtővel˝ (intercooler) (3), mely tovább hűti a levegőt, így növelve annak ellenállását a berobbanással szemben.
  • A motor szívó szelepén (4) keresztül jut a levegő a hengerbe. Mivel a levegő magasabb sűrűségű, így a henger több levegőt képes beszívni.
  • Magasabb levegő beáramlási arány, magasabb üzemanyag beömlési arányt eredményez
  • Több üzemanyag elégetése nagyobb teljesítményt eredményez.
  • Miután az üzemanyag elég a hengerben, a kipufogás a kipufogó szelepen (5) keresztül történik.
  • A magas hőmérsékletű kipufogógáz ezután továbbhalad a turbinába (6)
  • A turbina visszanyomást gyakorol a motorra, ami azt jelenti, hogy a motor kipufogó nyomása nagyobb, mint az atmoszféranyomás.
  • A hőmérséklet és a nyomás csökken a turbinában, (7) mely a kipufogógáz energiáját használja fel a kompresszor működéséhez.

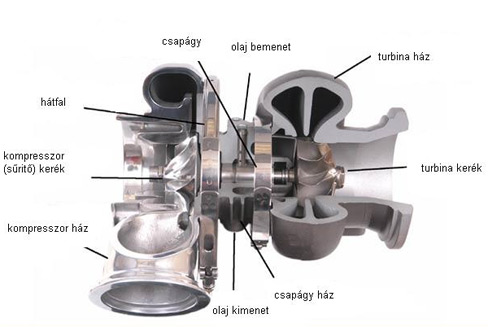

Turbófeltöltő (turbo) összetevői

 turbo02

Blow off (elkerülő) szelep

Blow-offA Blow off szelep (BOV) egy nyomás csökkentő szerkezet a leömlő területen, amely megakadályozza, hogy a kompresszorban túlnyomás lépjen fel. Mivel a túlnyomás végső soron a csapágyak meghibásodásához vezet, az ehhez kapcsolódó nagy igénybevételnek köszönhetően. A BOV-ot a kompresszor kimenet és a gáztest közé kell felszerelni lehetőleg a feltöltő léghűtő folyásirányába (ha van ilyen felszerelve).



Wastegates

Wastegate Kipufogó oldalon a Wastegate segítségével szabályozhatjuk a kipufogógáz nyomását. Néhány hagyományos diesel berendezés nem használ wastegates-et egyáltalán. Ezt a fajta rendszert szabadon lebegő turbófeltöltőnek hívjuk.
A gázolajat használó berendezések többségében szükséges a wastegates.

Kétféle konfigurációt különböztetünk meg, ezeket külső illetve belsőnek nevezzük.



 turbo05A belsők a turbina házba épülnek be és egy ˝flopper˝szelep kart köt össze a túlnyomás szabályzó szeleppel. A belsőket a kipufogó rendszerbe építik. A külső wastegate előnye, hogy az elvezetett gázt újra be lehet vezetni a turbinához. Ez növeli a turbina teljesítményét.



Olaj és Víz csőhálózat

Különös figyelmet kell fordítani az olaj és víz csőhálózat karbantartására. Egy elhanyagolt szivárgó hálózat komoly meghibásodásokhoz vezethet. Fontos a megfelelő beállítás, mivel az olaj kimenettől a tömegvonzást használva mozog az olaj a rendszerben. A bemeneti oldalon ajánlott a nyomást 60 psi fölött tartani. Ügyelni kell a turbófeltöltő visszahűtésére ez csökkenti a kenőolaj és a kopó alkatrészek lehetséges károsodását. Ezeket a káros hatásokat minimalizálja a vízhűtés, ami napjainkban egyre több turbófeltöltőnél elterjedt.

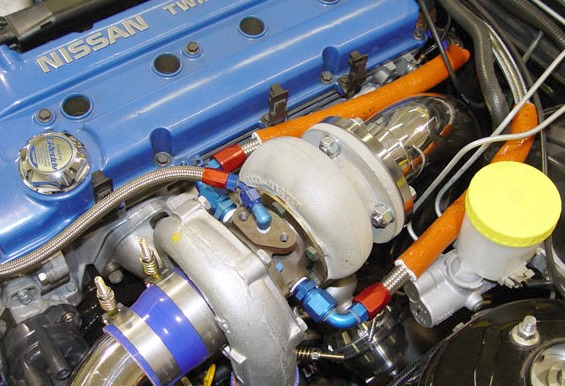

turbo07
