A mechanikus szeleptőkék általános jellmezői
  • acél test
  • közvetlen szelepműködtetés
  • a szelephézag mechanikusan kerül beállításra

Szeleptőke Mechanikus szeleptőke felül elhelyezett beállító alátétekkel

- a testbe egyenként behelyezve
- különböző vastagságokban készül
- az anyag és hőkezelés szabadon választható
SZELEPTŐKE Mechanikus szeleptőke alul elhelyezett beállító alátétekkel


- igen kicsi tömegű szeleptőke
- a szeleprugók és a súrlódási teljesítmény csökkent
- nagy kontaktusfelület a vezérműtengely bütyökkel


SZELEPTŐKE Mechanikus szeleptőke

- igen kicsi tömegű szeleptőke
- a szeleprugók és a súrlódási teljesítmény csökkent
- nagy kontaktusfelület a vezérműtengely bütyökkel
-
igen olcsón gyártható





 Mechanikus szeleptőkék felül elhelyezett beállító alátétekkel

A szelephézag a beállító alátét (a) vastagsága szerint kerül beállításra

(1) kiemelő rúd
(2) beállító alátét
(3) szeleptőke test
 Szelephézag-kiegyenlítés

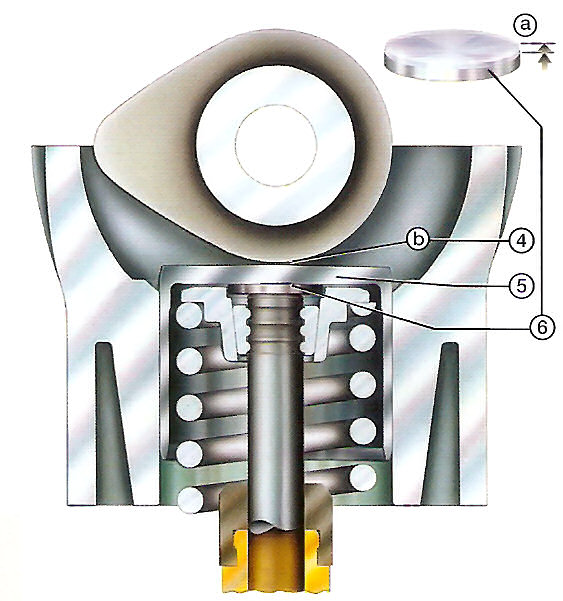

 Szelephézag-kiegyenlítés alátéttel  Mechanikus szeleptőkék felül elhelyezett beállító alátétekkel

Meghatározott alaphézag a vezérműtengely bütykök alapkör és a külső feneke (b) között a beállító alátét (a)  vastagsága által

(4) tőke külső feneke
(5) tőketest
(6) beállító alátét

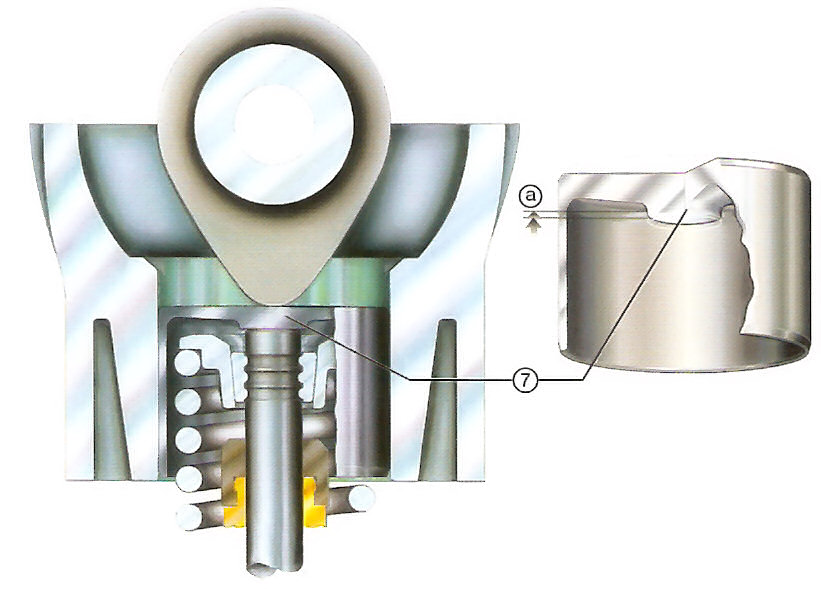

Mechanikus szeleptőke lépcsős aljvastagsággal

A szelephézag a szeleptőke fenékvastagsága szerint kerül beállításra (a)

(7) tőketest
